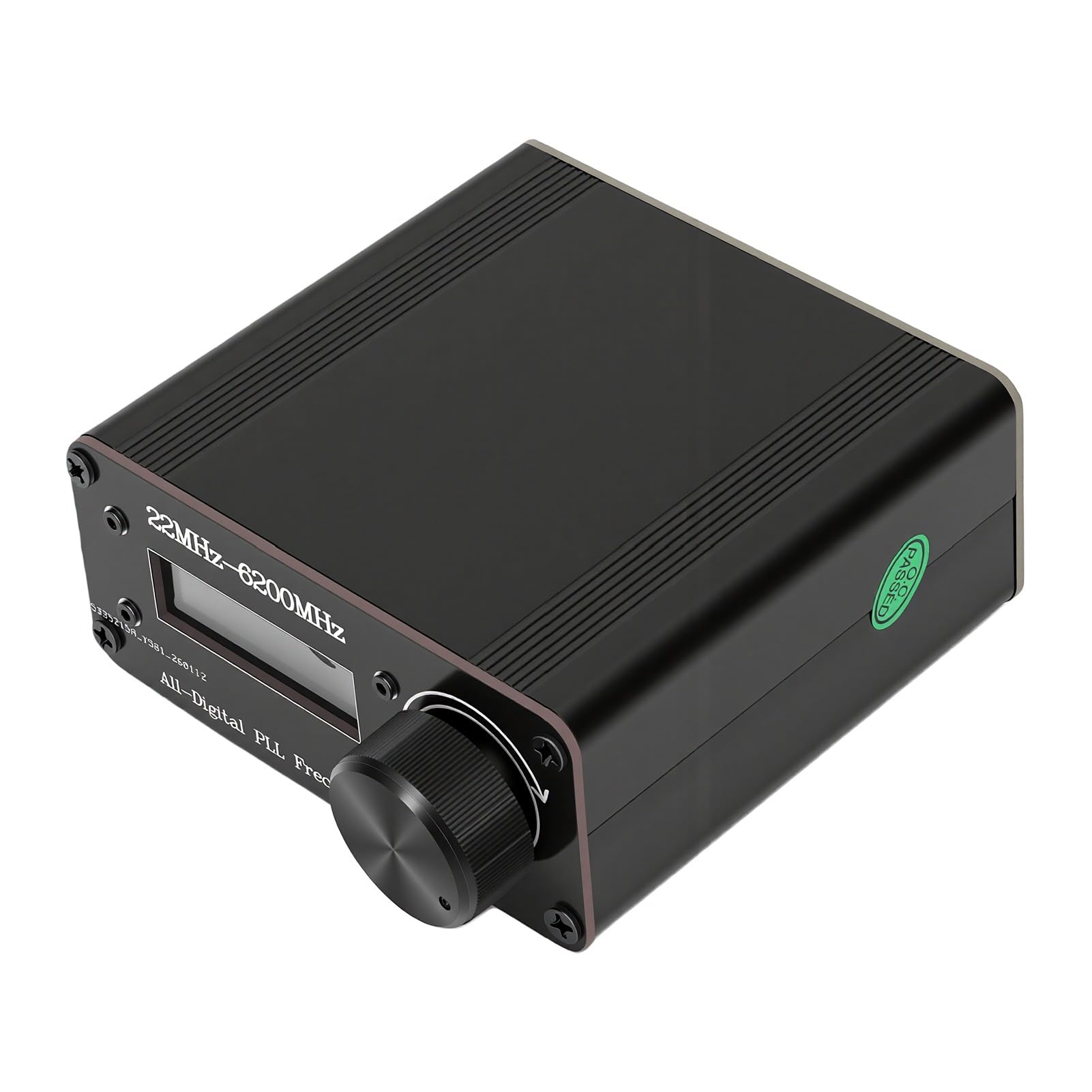

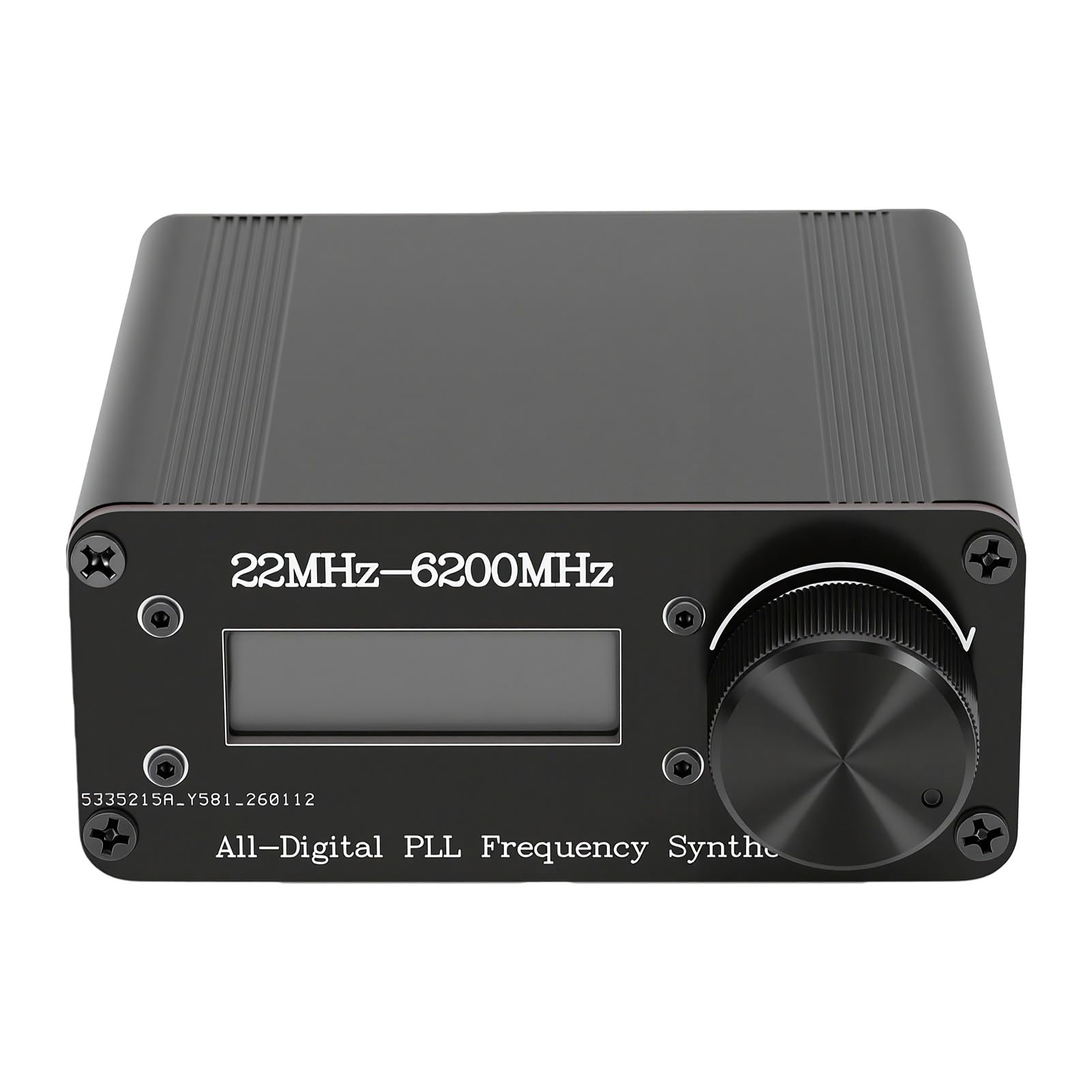

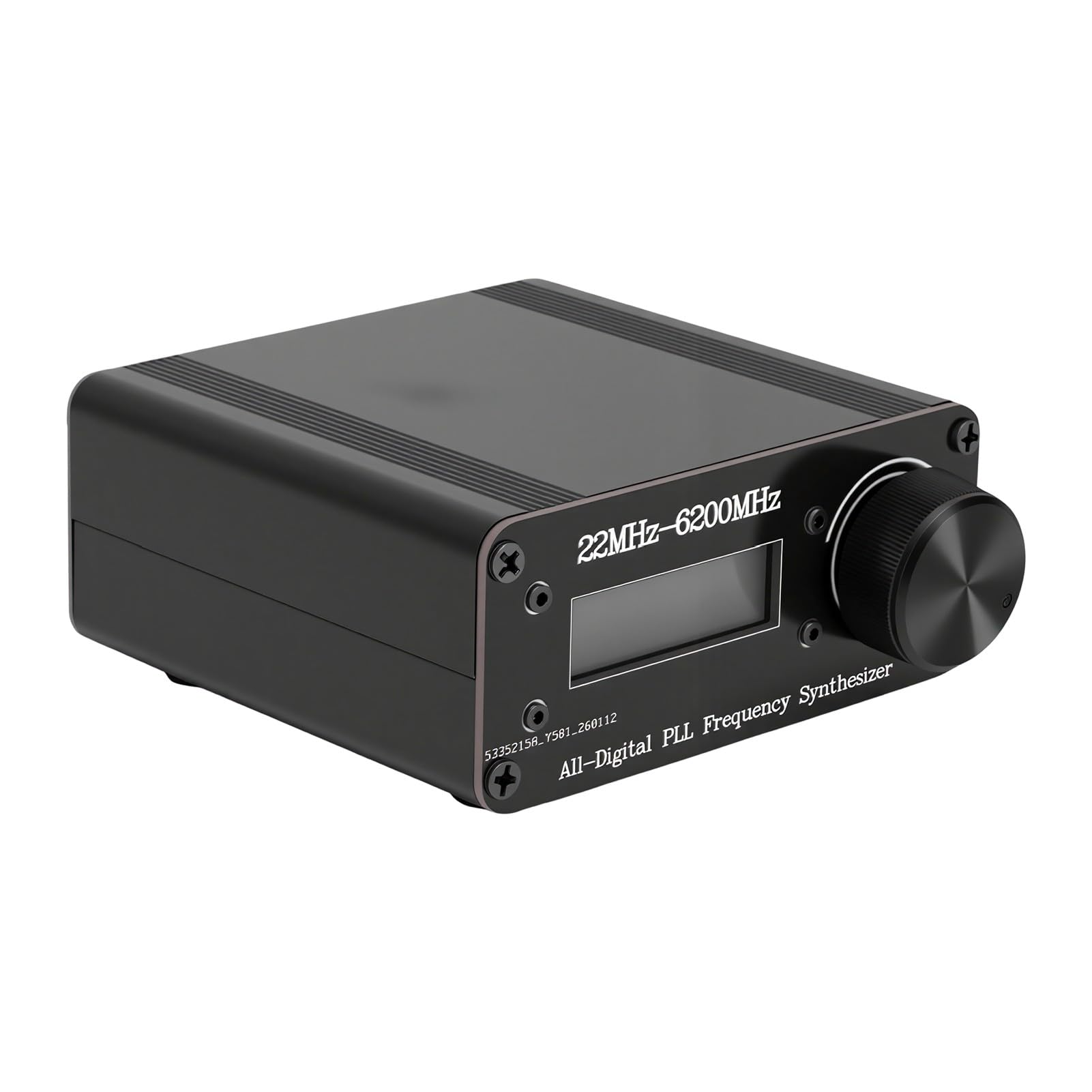

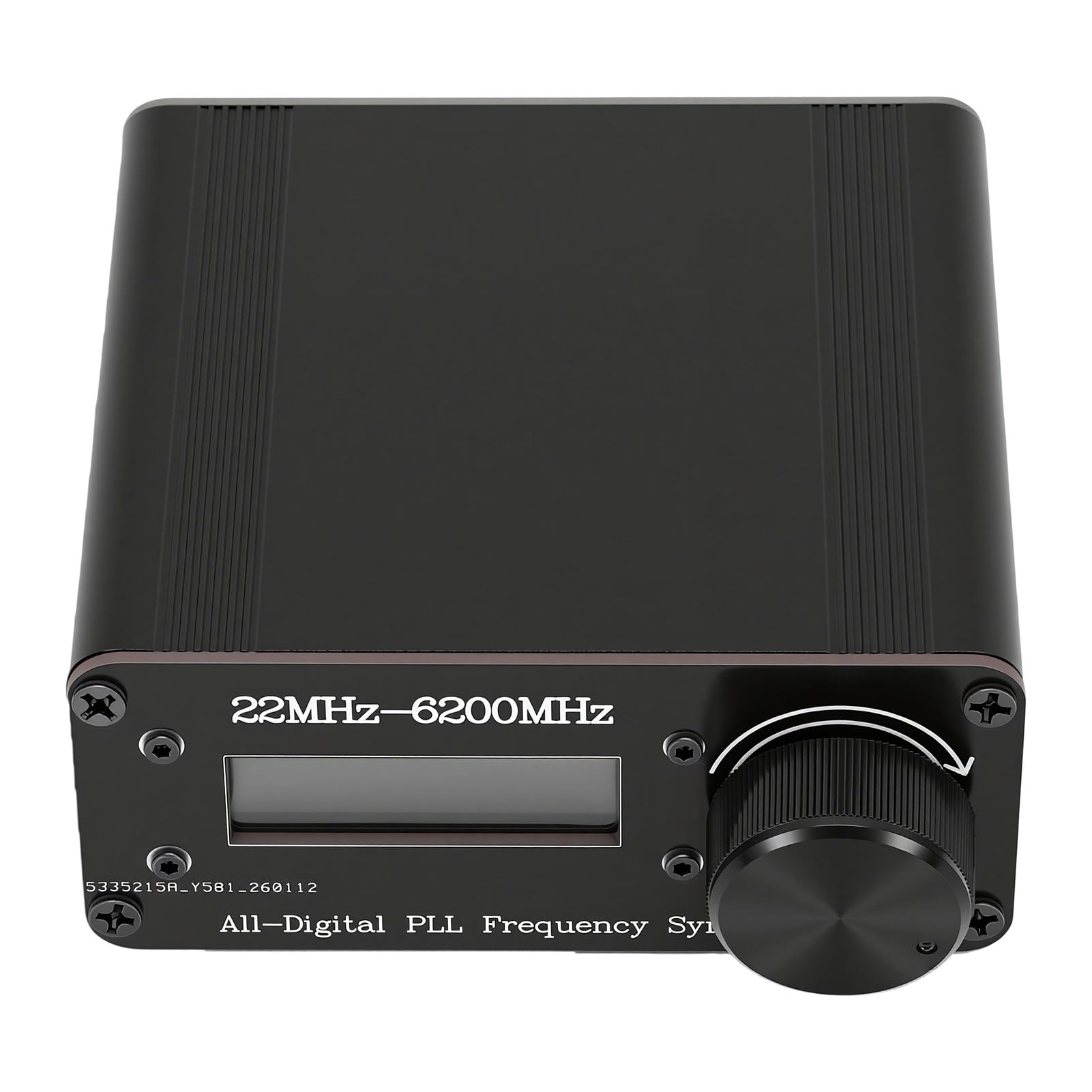

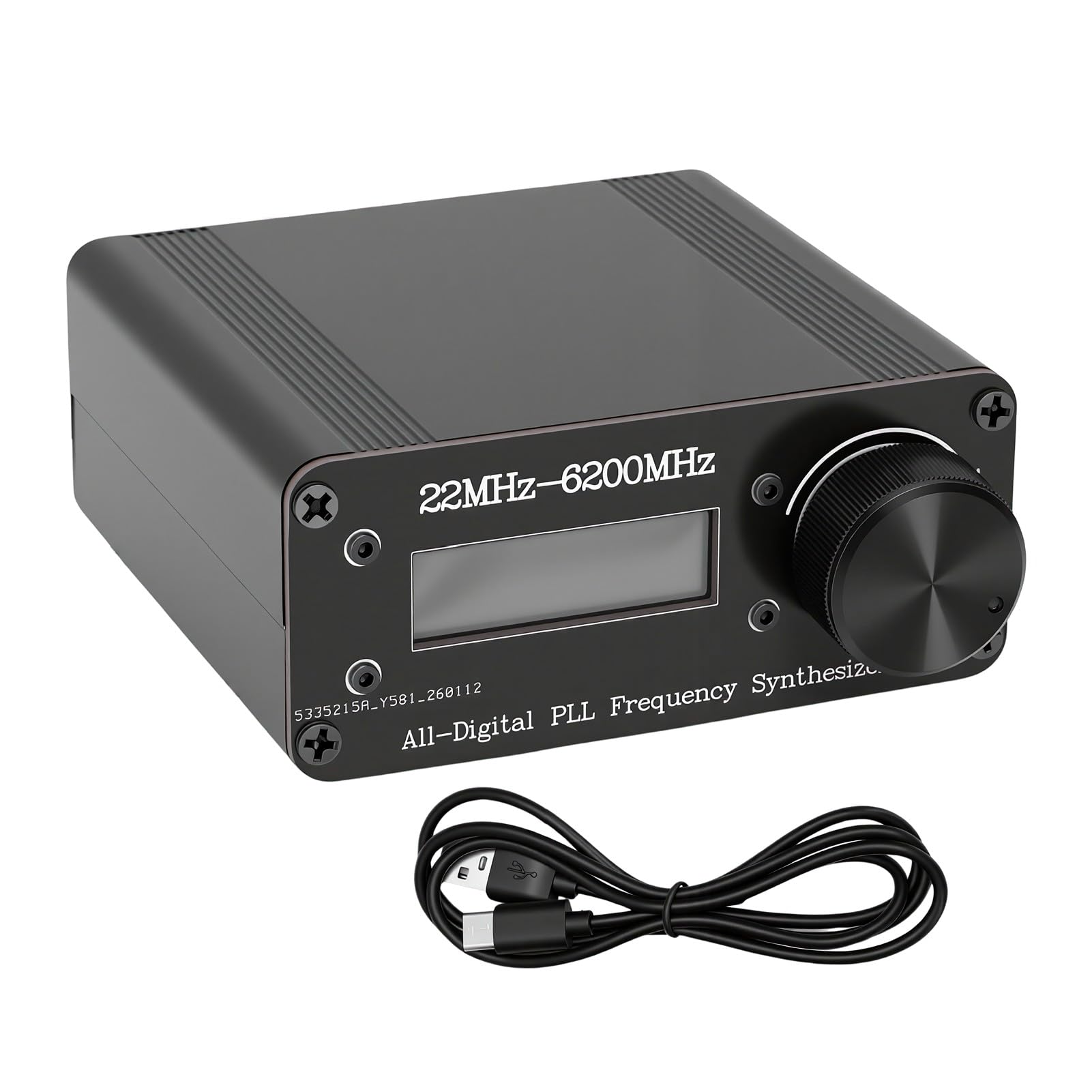

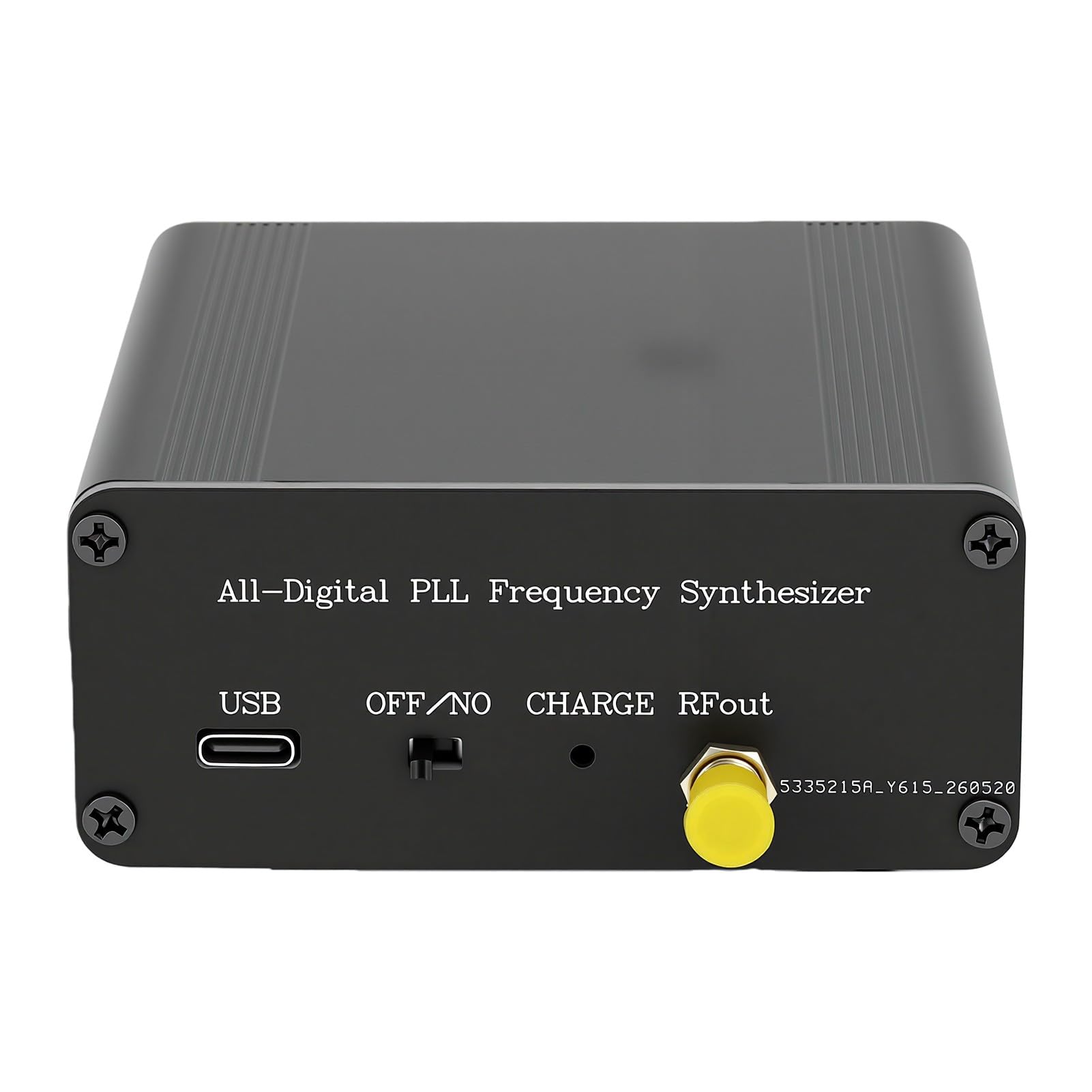

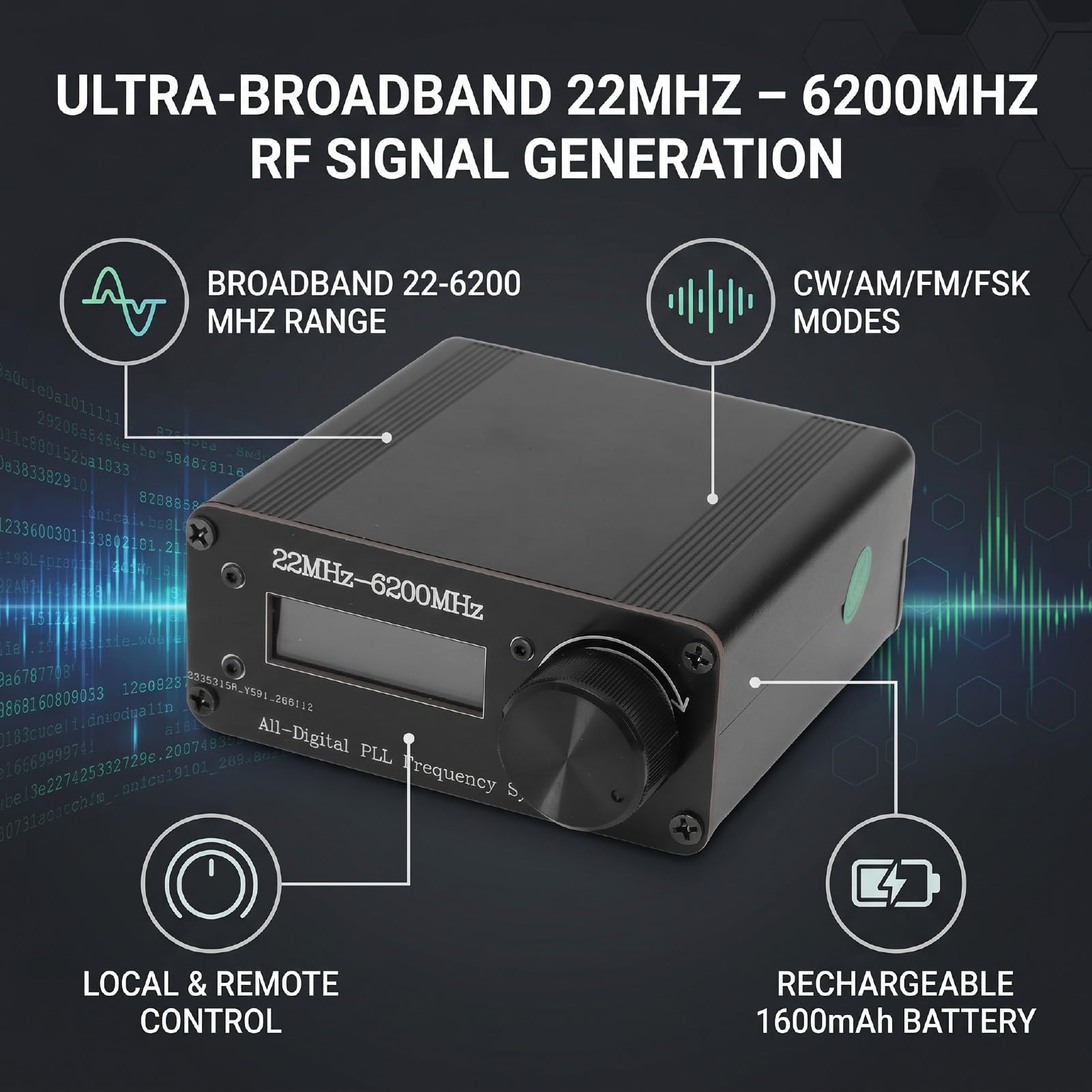

Bewinner Generatore di Frequenza PLL 22 MHz-6200 MHz Sorgente di Segnale RF per Sintetizzatore Digitale per Test di Antenne, Generatore di Segnale AM ​​FM, Portatile

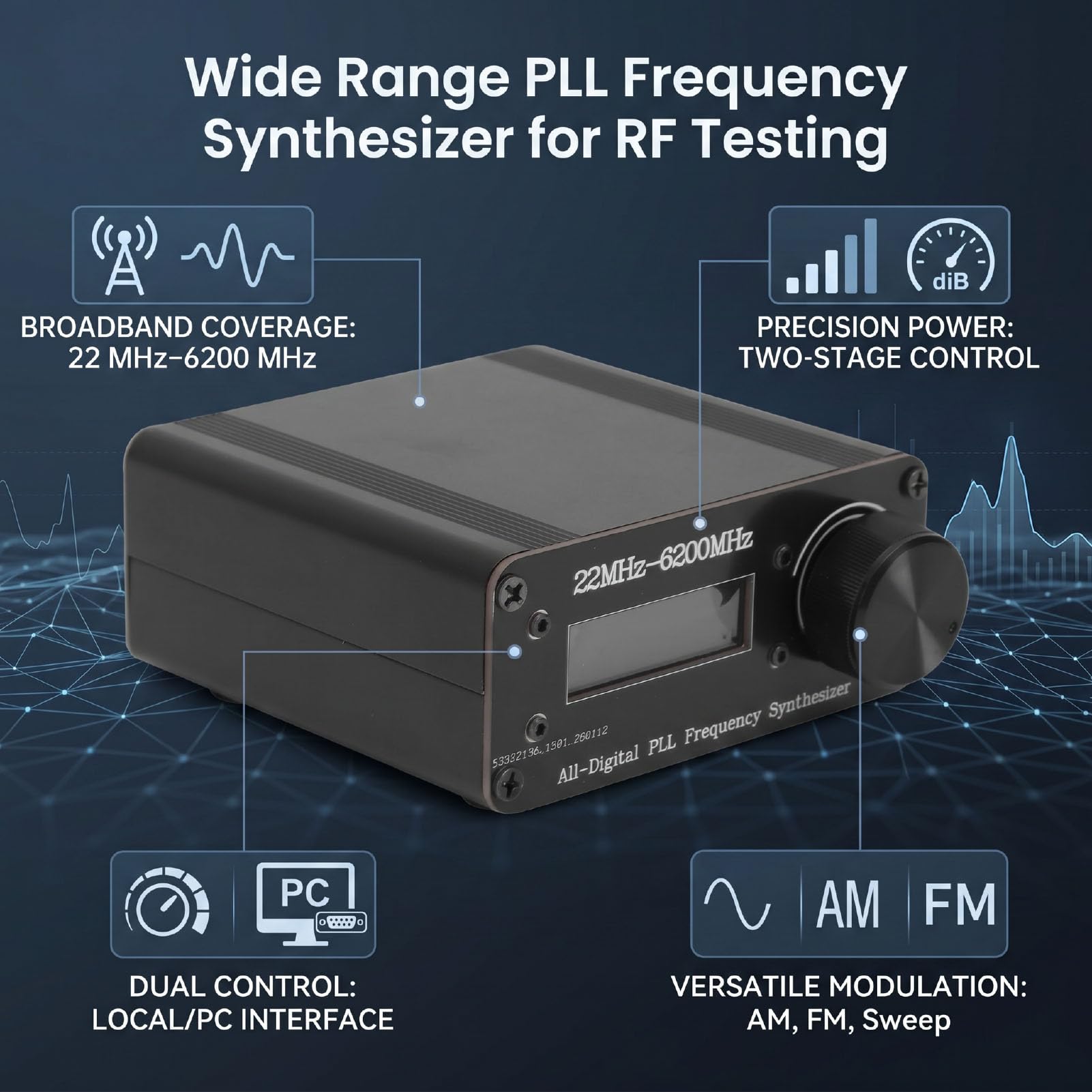

- Copertura di frequenza a banda larga 22 MHz-6200 MHz: questo sintetizzatore di frequenza PLL utilizza il chip N frazionario MAX2870 per fornire un'uscita RF continua da 22 MHz a 6200 MHz.Supporta sei modalità di uscita tra cui CW, AM, OOK, ASK, FSK e scansione lineare FM, coprendo le bande a onde corte, trasmissione FM e microonde per versatili test RF e applicazioni di debug dell'antenna.

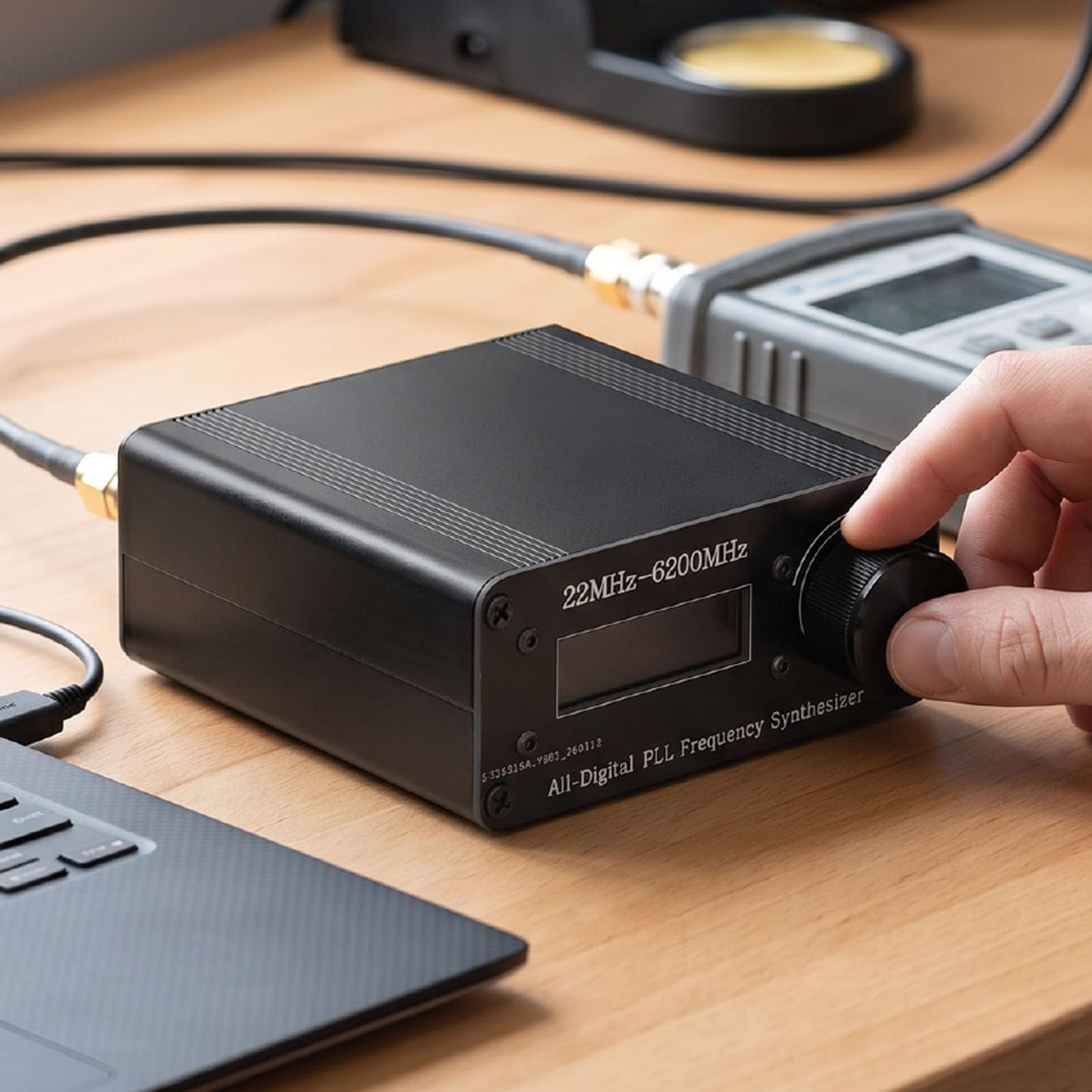

- Doppio controllo tramite manopola e seriale PC: goditi un funzionamento flessibile con la regolazione della manopola dell'encoder rotativo locale EC11 e il controllo seriale remoto del PC.Questo generatore PLL completamente digitale fornisce la configurazione remota completa della frequenza portante, della potenza di uscita e dei parametri di modulazione, affrontando il costo elevato e la scarsa portabilità delle sorgenti di segnale tradizionali.
- Precisa gestione della potenza a doppio stadio: ottieni una potenza di uscita precisa da 0 a 31 dB di attenuazione in passi di 1 dB utilizzando l'attenuatore passo digitale PE43711, combinato con i registri di potenza interni a 4 livelli del MAX2870.Questo è ideale per test di sensibilità e scenari di pilotaggio di piccoli segnali nello sviluppo RF.
- Motore di modulazione hardware integrato: il microcontroller ATmega328P integrato utilizza TIMER1 e TIMER2 per la modulazione temporizzata hardware nelle modalità AM, OOK, ASK, FSK e FM.Un interblocco di modulazione garantisce che sia attivo un tipo alla volta, con velocità di modulazione configurabili da 100 Hz a 2 MHz generazione flessibile del segnale.
- Loop PLL ottimizzato per basso rumore: seleziona tra tre modalità di rumore (basso rumore, basso spur 1, basso spur 2) e regola la corrente della pompa di carica su 16 passaggi da 0,32 mA a 5,12 mA.Queste impostazioni ottimizzano la velocità dell'aggancio di fase, il rumore di fase e le prestazioni di spur per la formazione RF professionale, la sintonizzazione dell'antenna e lo sviluppo di circuiti.
